Description





一、概述

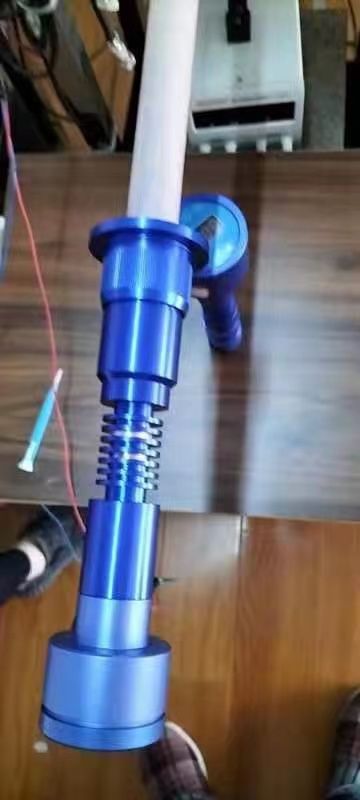

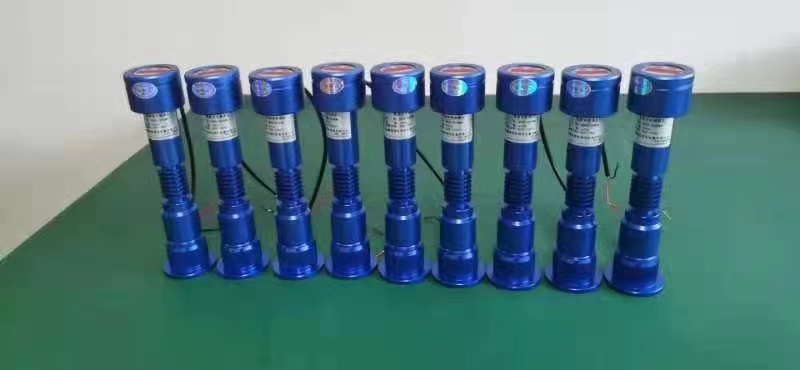

BCGD-系列智能光电温度传感器是本公司研发生产的智能光电温度 传感器, 采用美国进口芯片和贴片工艺和防水处理, 具有外形和功能设计专 利知识产权 ( 号: 281810037610.7) ( 号: 201820063646.8) ,一 种新型的温度测量传感器,传感器是以黑体辐射理论为依据,采用的是综 合型测温方法。它是由探测管和探测器两部分组成,兼有接触式和非接触式 测温两类方法的长处。可用于测量各类高温炉和熔液内部的实际温度, 不受环境污染以及目标黑度系数的影响。去掉感温管, 可高速测量静止和运 动的表面温度。 产品已广泛应用在冶金、 玻璃、 陶瓷、 耐火材料、 热处理等高 温测量领域, 结合先进的数字化处理技术进行温度测量及显示,具有抗干扰能力 强,不受被测物体的黑度系数的影响,测量准确度高, 响应时间快,温度分 辨率高, 成本底, 无需补偿导线, 灵敏度度高, 相应快, 稳定, 可靠 , 使用 寿命长,广泛应用于中,高(600-1600℃) 温度范围的测量,产品适用于 恶劣环境下在线长期工作,可用于碳素厂、发电厂、耐火材料厂、玻璃和陶 瓷生产厂, 热风炉或具有压力、 粉尘、 流动温场、 测温环境恶劣场所等行业温 度测量, 可避免频繁更换热电偶, 可替代传统的贵金属传感器 (如: S 型,R 型,B 型等) ,其将成为贵金属热电偶的理想替代产品。

二、主要特点

1、不受被测物体黑度系数的影响,测温准确度高;

2、统一分度,互换性好,响应时间快,温度分辨率高;

3、采用耐高温性能好的感温管,测温上限可达 2000℃;

4、成本低、使用寿命长,只消耗少量的探测管

5、对恶劣环境的适应能力和抗干扰能力较强,一般不需要附设风冷水 冷系统; 能避免粉尘、烟、水汽等对光路的污染; 不需要补偿导线。

三、技术指标

1、测温范围:(0—1400) ℃、 (500—1400) ℃ (600—1600) ℃,(800— 1600) ℃ ( 1200—2000) ℃

2、测量精度:

3、环境温度: 0℃-80℃

4、感温管规格: 长度 500 mm-2000 mm; 外径 φ8 mm – φ30mm; 可按 用户需要定制

5、传感器输出: 标准 mV、0-20 mA、4-20mA、0-5V、1-5V、0-10V (二线 制、三线制或四线制)或特殊要求,可转化输出 S、B、K 型热电偶信号或 4-20mA 标准信号

6、网络接口标准: RS485 或 RS232

7、通讯协议: 标准 Modbus RTU 或安徽搏创协议

四、安装使用

1、光电温度传感器的安装方法基本与热电偶相同。插入探测管时,应缓 慢插入,以防骤热使管子炸裂; 密封探测管和窑壁间隙时,不要用冷 粘土,以防探测管骤冷炸裂。将探测管缓缓插入测温孔内达到规定的 深度, (插入深度与窑炉内壁齐平即可) ,将感温管固定在窑壁上; 用石 棉绳或陶瓷棉密封好感温管和窑壁之间的空隙,以防止炉内烟火冒出; 将信号线接入显示控制系统或 DCS 系统和 PLC 系统等, 进行在线式实时测 量。

2、注意事项 感温管建议用99 刚玉管! !!准直度和内径尺寸符合国家标准, 质量差的感温管在使用中会产生弯曲,污染镜面而导致温度显示偏 差。 、感温管水平安装时, 炉内必须有水平支撑! !!避免悬空造成管 子的弯曲。 、测温管必须缓慢插入窑炉内! !!整个过程预热时间需要在20min 以上,避免管子的炸裂和延长使用寿命。 、感温管插入窑炉后, 与测温孔间的缝隙必须堵严! !!以免炉内高 温的热辐射和热传导对传感器造成损害。传感器工作环境应低于 80℃! !!过高温度会影响其精度和寿命。

智能光电温度传感器选型表

本使用说明书仅供参考,具体参数以及产品图片与实物有细微差别,请以实物为准!

连接使用方法
